Интеллектуальное, универсальное, безопасное зарядное устройство для различных типов цилиндрических литийионных аккумуляторов и цилиндрических никельметаллгидридных аккумуляторов, часто используемых в фонарях, электрических инструментах, электронных товарах, цифровых камерах. Имеет возможность одновременной зарядки до 4х аккумуляторов разных типов.

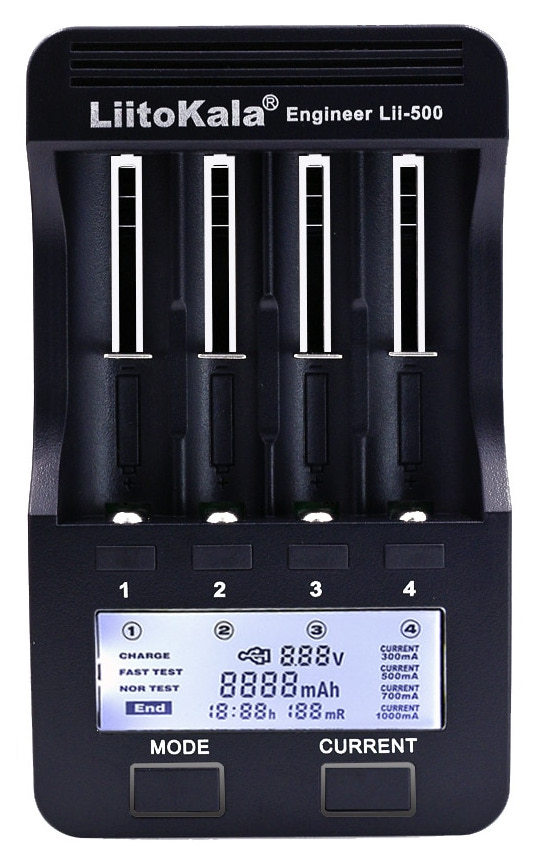

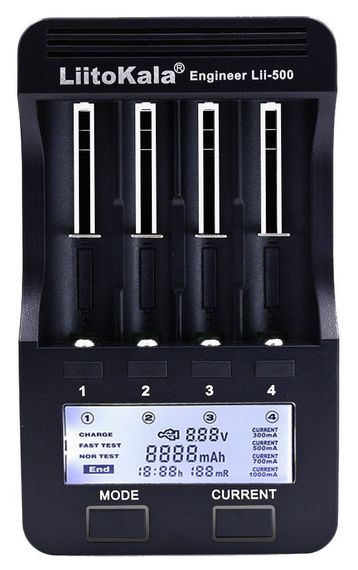

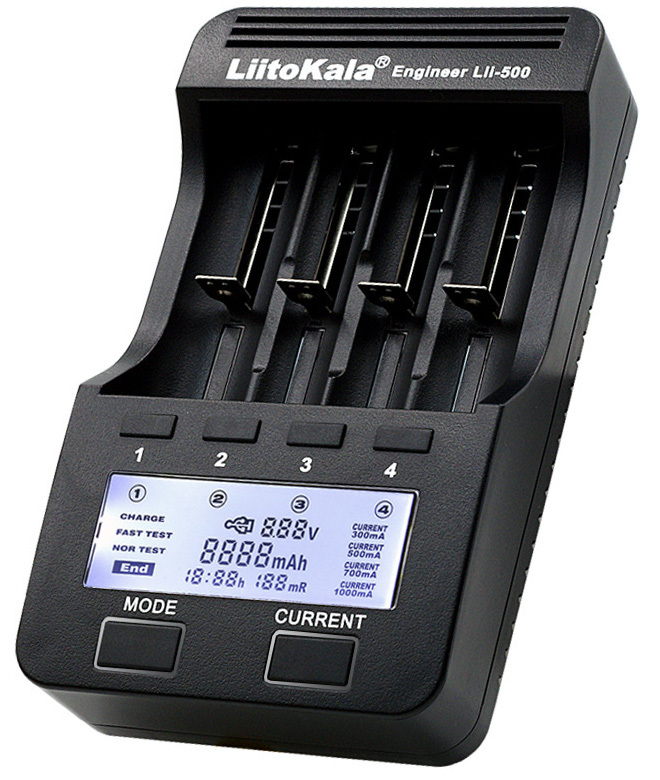

Характеристики зарядного устройства LiitoKala Lii-500
- DC вход: 12V/2.0A
- Ток разряда: 300mA, 500mA
- Ток для Li-ion: (4.2V) 300mA/500mA/700mA/1000mA*4
- Ток для NiMH: (1.48V) 300mA/500mA/700mA/1000mA*4
- Заряжает: Ni-MH, NiCd, Lithium Ion
- Поддерживаемые аккумуляторы: 18650, 26650, AA, AAA, 17335, 17355, 17670, 10440, 18490, 16340,17500, RCR123 14500 IMR 10440
- В режиме ожидания ток: < 15mA
- USB выход: 5V — 1000mA
- Размер: 162мм (Длина) x 96мм (Ширина) x 36мм(Высота)
- Вес: 441 г (включая упаковку). Без упаковки 221 гр.
Возможности
- Четыре варианта зарядного тока (300 мА/500 мА/700 мА/1000 мА)
- Возможен одновременный заряд аккумуляторов различных типоразмеров (18650/26650/AA/AAA…) за счет подпружиненного контакта.
- В зарядном устройстве используется один общий LCD дисплей с подсветкой, отображающий напряжение, ток, время, емкость и внутреннее сопротивление.
- В режиме CHARGE каналы работают независимо друг от друга. Можно индивидуально задавать зарядный ток для разных аккумуляторов, таких как Li-ion или Ni-MH.
- В режиме FAST TEST четыре канала могут быстро определить емкость аккумуляторов. Литийионные и NiMH аккумуляторы могут обслуживаться одновременно и независимо друг от друга. Быстрый тест аккумулятора состоит из циклов разряда и полного заряда.
- В режиме NOR TEST процесс определения емкости аккумулятора состоит из трех циклов (полного заряда, разряда и снова полного заряда).
- Режимы CHARGE, FAST TEST и NOR TEST могут использоваться одновременно (индивидуально выбираются для разных отсеков с аккумуляторами).
- Набор защитных функций: от перезаряда и глубокого разряда, от короткого замыкания, активация аккумуляторов без остаточного напряжения, заряд в диапазоне 1,65-2,2В, интеллектуальная отбраковка аккумуляторов, защита от неправильного подключения.
- Режим Power Bank со стандартным выходом USB 5В/1 А. Для питания используются от одного до четырех литиевых аккумуляторов, использование NiMH аккумуляторов в этом режиме невозможно. USB не работает, если прибор подключен к сети 220v.
- Поставляется со специальным сетевым блоком питания. Питающее напряжение: 12 В/2,0 А постоянного тока.
- Определяет неисправные аккумуляторы надписью «NULL» на дисплее.
Режимы LiitoKala Lii-500
Нажимая клавишу MODE, становятся доступны три режима работы зарядного устройства это CHARGE, Fast Test и NOR TEST.

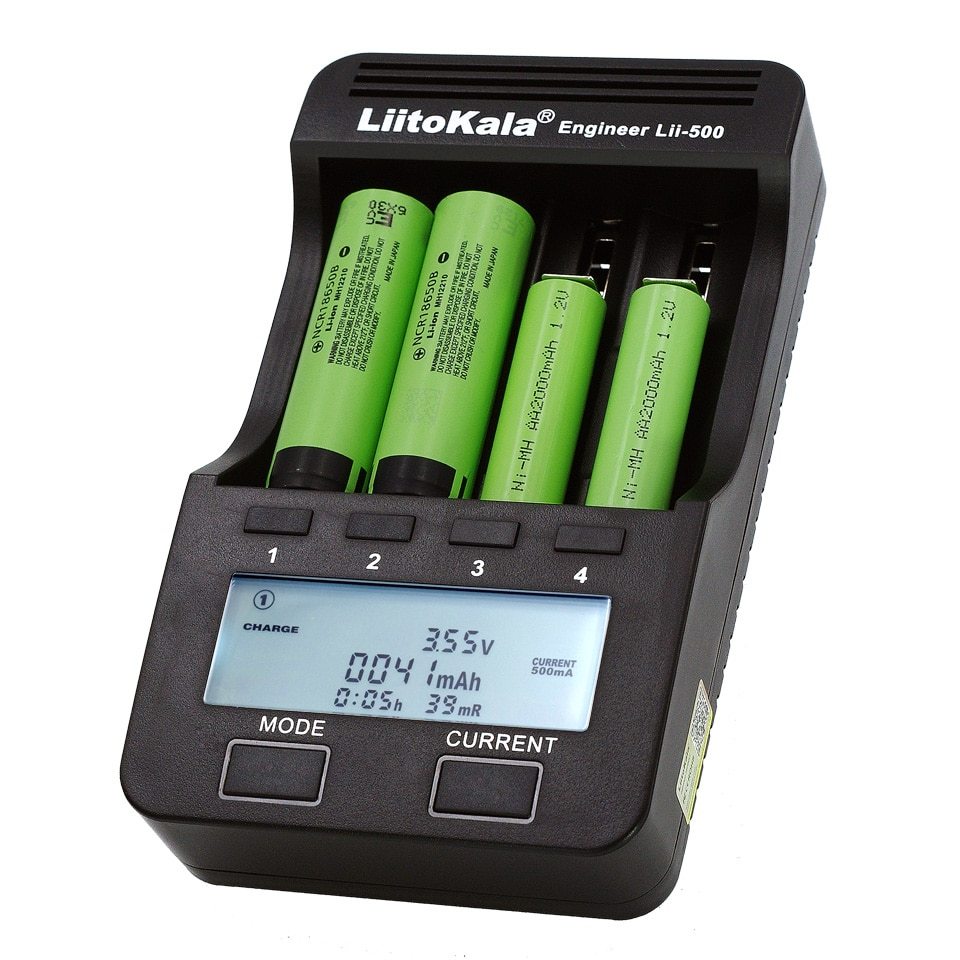

1) Charge. В режиме заряда (CHARGE) можно задавать зарядный ток для разных отсеков с аккумуляторами разных типов. Это упрощает их использование и обслуживание. Сначала нажмите клавишу выбора отсека (1, 2, 3 или 4), затем кнопку выбора режима, затем кнопку выбора тока. Через восемь секунд активируется рабочий режим. Обратите внимание, что зарядный ток нужно выбирать в зависимости от емкости аккумулятора. Если быстрый заряд аккумуляторов не требуется, рекомендуется зарядный ток 500 мА как самый безопасный. Нажимая клавиши выбора отсека (1, 2, 3 или 4) в режиме заряда можно посмотреть емкость (мАч) / время заряда (ч) / внутреннее сопротивление аккумулятора (мОм) / зарядный ток (мА) / напряжение (В). Когда аккумулятор будет полностью заряжен, на ЖК дисплее будет показано сообщение END.
2) Fast Test. Быстрая проверка. Режим предназначен для устранения «эффекта памяти» аккумуляторов. В таком режиме работы аккумуляторы сначала разряжаются, а затем заряжаются. После того, как в зарядное устройство был вставлен аккумулятор, и оно подключено к блоку питания, в течение 8 секунд нажмите кнопку MODE, выберите режим быстрого определения емкости (FAST TEST), затем выберите ток (кнопка CURRENT). Через 8 секунд система начнет работать с выбранными параметрами. Сила тока выбирается только для заряда, для разряда аккумуляторов сила тока задается автоматически. Обратите внимание: когда зарядное устройство находится в режиме определения емкости, есть 2 вида режима разряда.
При выборе зарядного тока 300 мА или 500 мА система автоматически выбирает разрядный ток 250 мА. При выборе зарядного тока 700 мА или 1000 мА система автоматически выбирает разрядный ток 500 мА. При прохождении первого этапа — разряда аккумуляторов на экране отображаются все показатели, кроме залитой емкости. После разряда начнется второй этап — заряд, при завершении которого на экране дисплея появляется залитая емкость. После полного заряда заканчивается работа данного режима и появляется надпись END.
3) NOR Test. Полная проверка аккумуляторов. Заряд аккумулятора, разряд аккумулятора и запись емкости. Снова заряд аккумулятора. С помощью кнопки MODE выберите режим NOR TEST. В режиме NOR TEST при помощи кнопки CURRENT можно выбрать ток 300 мА/500 мА/700 мА/1000 мА. Через 8 секунд система начнет работать с выбранными параметрами. Если в течение восьми секунд не был сделан выбор, автоматически будет выбран зарядный ток 500 мА (одновременно автоматически будет выбран разрядный ток 250 мА). При выборе зарядного тока 700 мА или 1000 мА будет автоматически выбран разрядный ток 500 мА. Когда аккумулятор будет полностью заряжен, система автоматически перейдет в режим разряда с выбранным разрядным током и определит емкость аккумулятора. Когда на ЖК-дисплее начинает мигать надпись END это означает, что определение емкости завершено. Аккумулятор можно достать или подождать когда зарядное устройство снова полностью зарядит аккумулятор выбранным зарядным током, тогда надпись END мигать перестанет.
Предупреждение
- Это зарядное устройство предназначено только для цилиндрических литийионных и NiMH аккумуляторов. Не предназначено для литийжелезофосфатных аккумуляторов.
- Перед началом эксплуатации данного зарядного устройства внимательно прочтите инструкцию. Не превышайте зарядные токи, рекомендованные для аккумуляторов.
- Не используйте другие блоки питания.
- Небольшой нагрев зарядного устройства в процессе заряда и (или) разряда это нормально.
- Не забывайте выключать блок питания из розетки питающей сети и извлекать аккумуляторы из зарядного устройства, если вы им не пользуетесь.
- Для использования только внутри помещений.

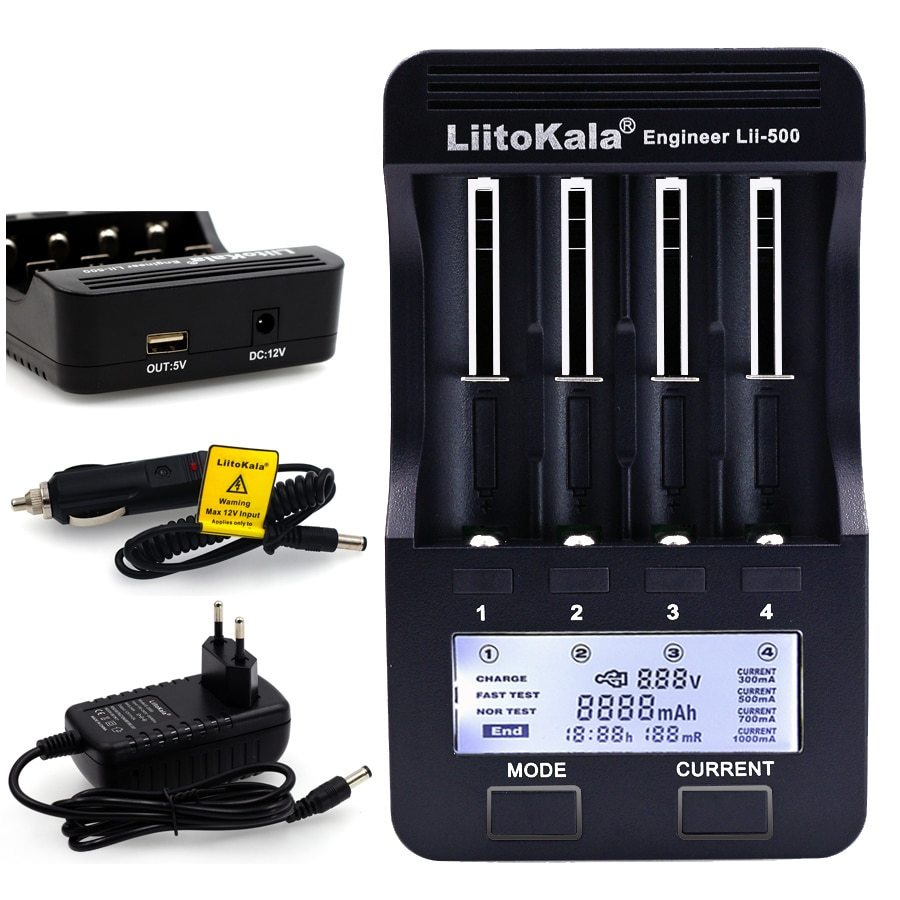

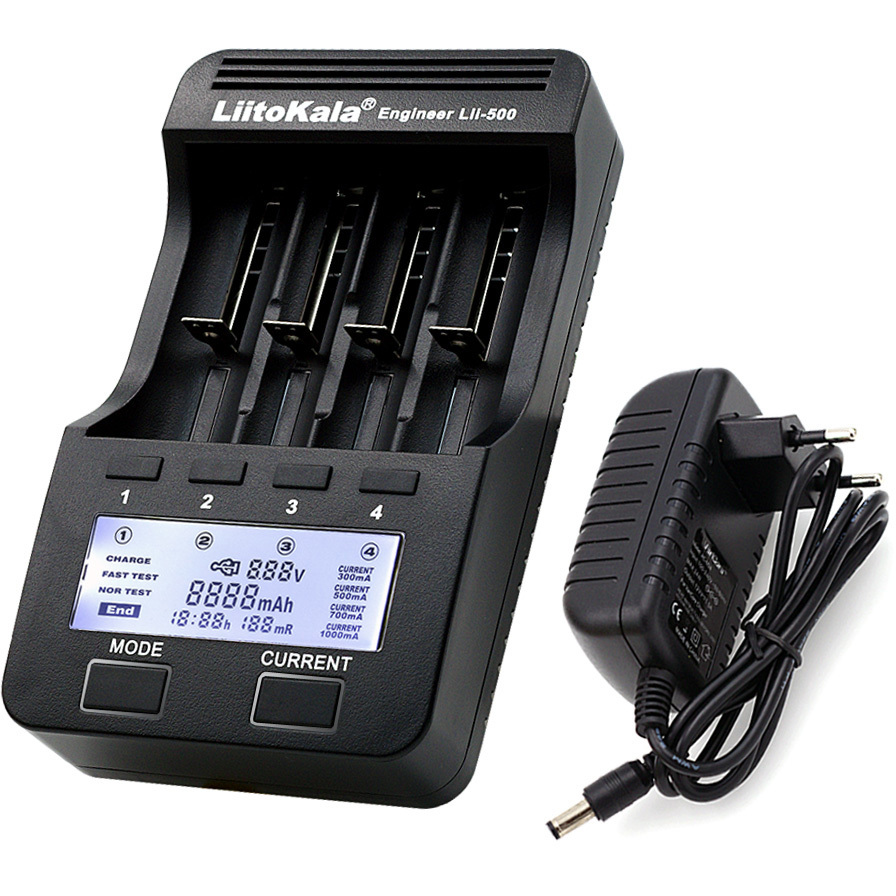

Комплект поставки
- Зарядное устройство LiitoKala Lii-500
- Блок питания
- Инструкция
