Универсальное, надежное, интеллектуальное зарядное устройство с сенсорным управлением для заряда, разряда и тестирования разных типов литийионных, никельметаллгидридных и никелькадмиевых аккумуляторов.
Характеристики зарядного устройства LiitoKala Lii-500S
- DC вход: 12V/3.0A
- Ток разряда: 250mA, 500mA
- Ток заряда для Li-ion: (4.2V) 500mA*4/700mA*4/1000mA*4/2000mA*2
- Ток заряда для NiMH: (1.48V) 500mA*4/700mA*4/1000mA*4
- Заряжает: Ni-MH, NiCd, Lithium Ion
- Поддерживаемые аккумуляторы: 18650, 26650, AA, AAA, 18350, 14500, 21700, 20600, 7335, 17355, 17670, 10440, 18490, 16340, 17500, 14650, RCR123, IMR 10440
- В режиме ожидания ток: < 15mA
- USB выход: 5V — 1000mA
- Размер: 162мм (Длина) x 100мм (Ширина) x 36мм(Высота)
- Вес: 215 гр.
Возможности
- Четыре варианта зарядного тока (500 мА/700 мА/1000 мА/2000 мА)
- Возможен одновременный заряд аккумуляторов различных типоразмеров (18650/26650/AA/AAA…) за счет подпружиненного контакта.
- Может разместить по два аккумулятора размера 26650 или 18650 и четыре аккумулятора 21700.
- В зарядном устройстве используется один общий сенсорный LCD дисплей с подсветкой, отображающий напряжение, ток, время, емкость и внутреннее сопротивление аккумуляторов.
- В режиме CHARGE каналы работают независимо друг от друга. Можно индивидуально задавать зарядный ток для разных аккумуляторов, таких как Li-ion или Ni-MH. Литийионные и NiMH аккумуляторы могут обслуживаться одновременно и независимо друг от друга.
- В режиме TEST процесс определения емкости аккумулятора состоит из трех циклов (полного заряда, разряда и снова полного заряда).
- Режимы CHARGE и TEST могут использоваться одновременно (индивидуально выбираются для разных отсеков с аккумуляторами).
- Набор защитных функций: от перезаряда и глубокого разряда, от короткого замыкания, активация аккумуляторов без остаточного напряжения, заряд в диапазоне 1,65-2,2В, интеллектуальная отбраковка аккумуляторов, защита от неправильного подключения.
- Стандартный выход USB 5В/1 А.
- Поставляется со специальным сетевым блоком питания. Питающее напряжение: 12В/3,0А постоянного тока.
- Определяет неисправные или неправильно вставленные аккумуляторы надписью “Err” на дисплее и надписью «NULL» если батареи нет.
- Корпус устройства для устойчивости снабжен силиконовыми нескользящими накладками.
Режимы LiitoKala Lii-500S

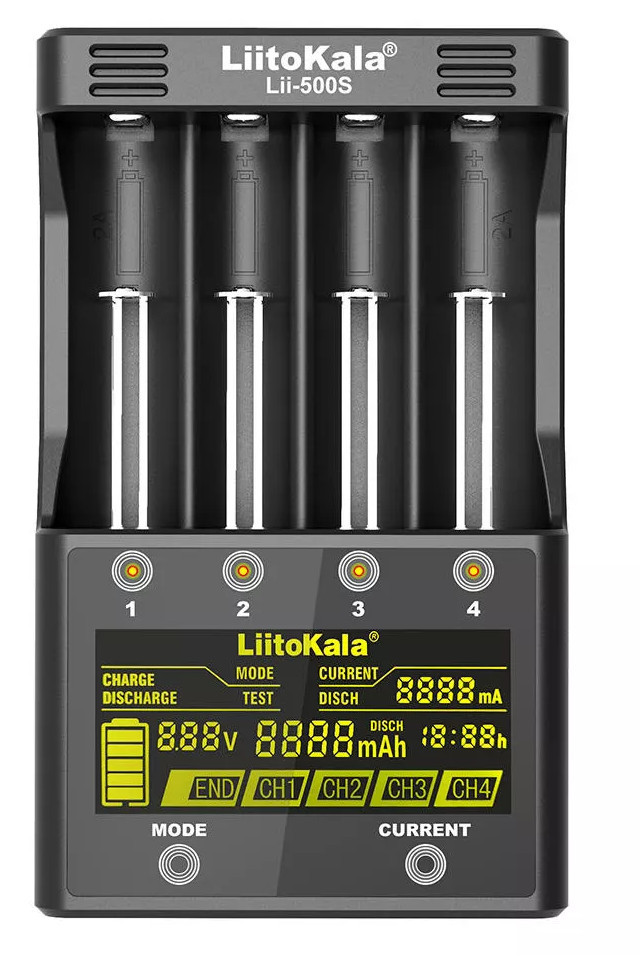

Зарядное устройство имеет шесть сенсорных точек управления.
Нажимая MODE, становятся доступны три режима работы зарядного устройства это CHARGE, DISCHARGE и TEST. Точки 1/2/2/4 соответствуют каналам. Точка CURRENT дает возможность выбрать необходимый ток заряда или разряда.

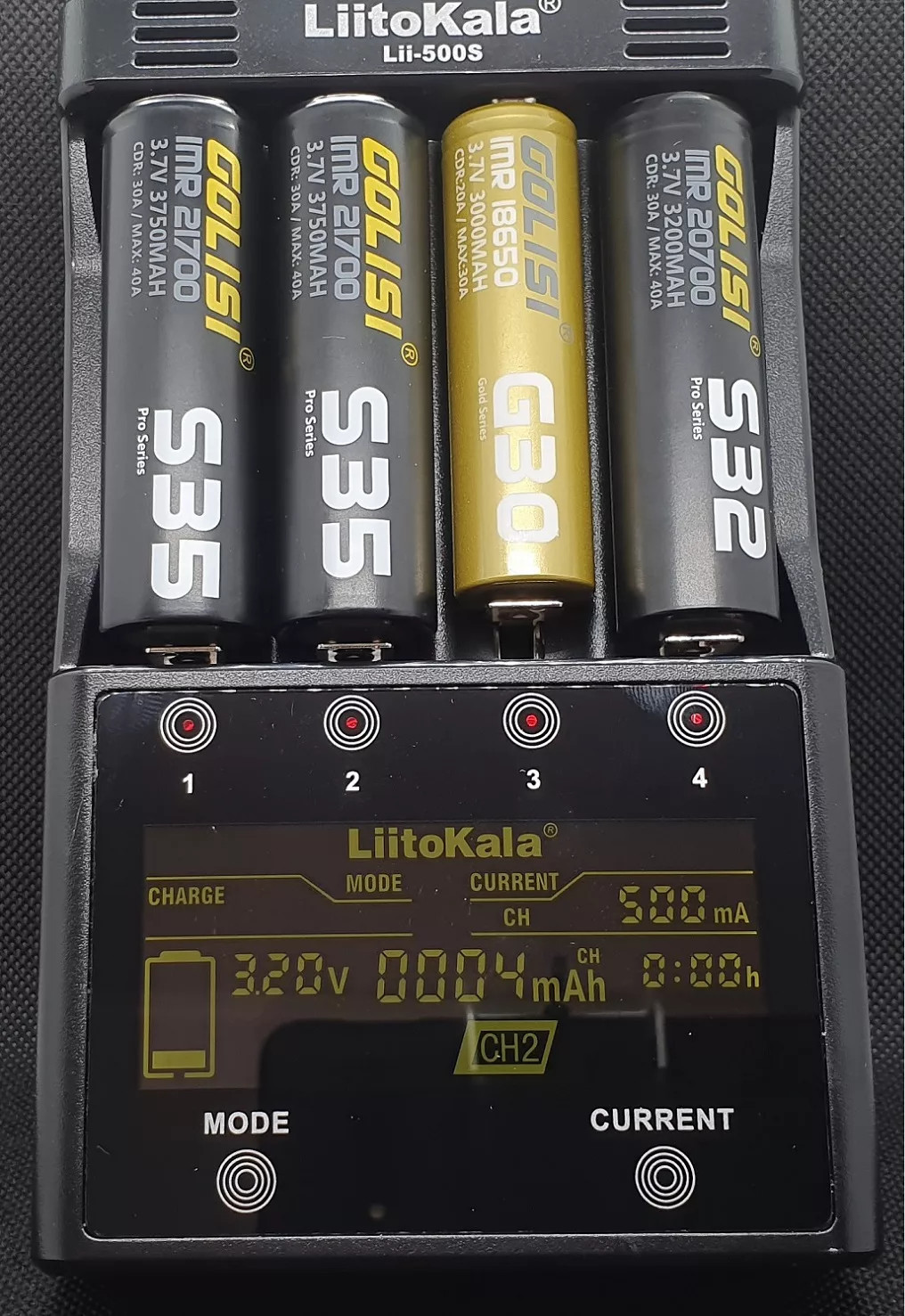

1) Charge. Режим заряда (CHARGE) включается автоматически, если не выбран другой режим работы. Можно задавать зарядный ток для разных отсеков с аккумуляторами разных типов. Это упрощает их использование и обслуживание. Сначала нажмите точку выбора отсека (1, 2, 3 или 4), затем точку выбора режима, затем выбор тока. Через восемь секунд активируется рабочий режим, в это время изменять функции уже нельзя. Если требуется изменения, долго удерживайте MODE для повторного выбора. Обратите внимание, что зарядный ток нужно выбирать в зависимости от емкости аккумулятора. Ток может быть выбран от 500 до 2000 mA. Если быстрый заряд аккумуляторов не требуется, рекомендуется зарядный ток 500 мА как самый безопасный. Если ток заряда не выбран, устройство автоматически начнет заряд током 500mA. Нажимая точку выбора отсека (1, 2, 3 или 4) в режиме заряда можно посмотреть емкость (мАч) / время заряда (ч) / внутреннее сопротивление аккумулятора (мОм) / зарядный ток (мА) / напряжение (В). Когда аккумулятор будет полностью заряжен, на ЖК дисплее будет показано сообщение END и загорится зеленый индикатор. Обратите внимание, что при зарядке током 2000 mA можно заряжать только два крайних канала и только литийионные аккумуляторы. При одновременной зарядке четырех каналов максимальный ток заряда составляет 1000mA.
2) Discharge. Режим разряда. В этом режиме происходит разряд аккумулятора с записью емкости. С помощью кнопки MODE в течение 8 секунд выберите режим разряд -DISCHARGE. С помощью кнопки”CURRENT” выберите ток разряда 250 или 500 mA. Если ток не выбран система сама начнет разряд током 250 mA. Устройство записывает данные в процессе разряда и по этим данным определяет емкость разряда аккумулятора.

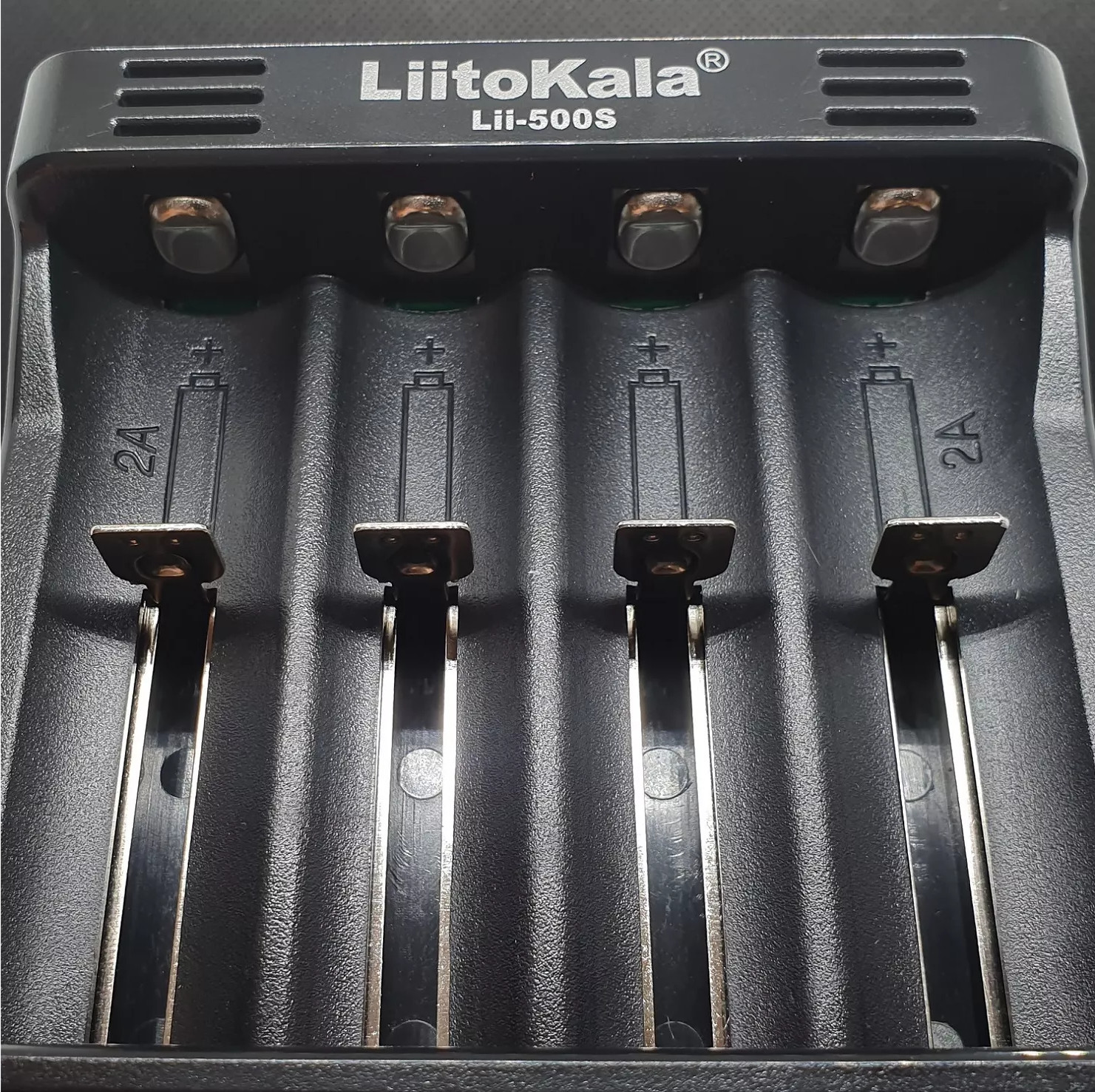

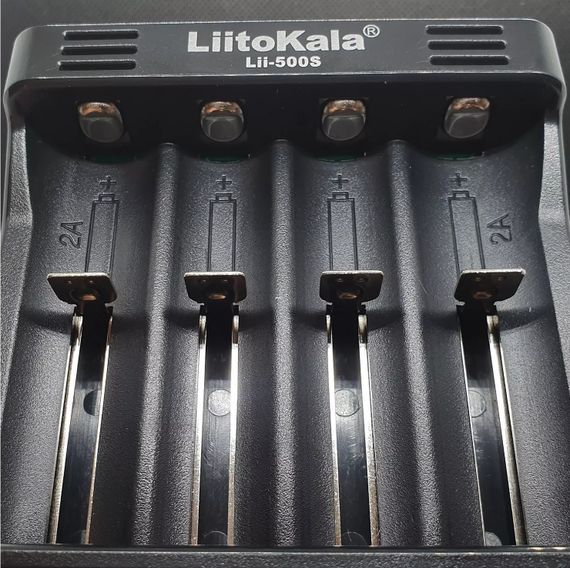

3) Test. Полная проверка аккумуляторов. Заряд аккумулятора, разряд аккумулятора и запись емкости. Снова заряд аккумулятора. С помощью кнопки MODE выберите режим TEST. В режиме TEST при помощи кнопки CURRENT можно выбрать ток заряда 500мА/700мА/1000 мА/2000мА. Через 8 секунд система начнет работать с выбранными параметрами. Если в течение восьми секунд не был сделан выбор, автоматически будет выбран зарядный ток 500 мА. Когда аккумулятор будет полностью заряжен, система автоматически перейдет в режим разряда с разрядным током 500mA и определит емкость разряда аккумулятора. Затем зарядное устройство снова полностью зарядит аккумулятор, выбранным ранее зарядным током, и измерит емкость заряда аккумулятора. По окончании работы режима на дисплее появится END. Обратите внимание, что при зарядке током 2000 mA можно заряжать только два крайних канала и только литийионные аккумуляторы. При одновременной зарядке более двух каналов максимальный ток заряда составляет 1000mA.
Предупреждение
- Это зарядное устройство предназначено только для цилиндрических литийионных, NiCd и NiMH аккумуляторов. Не предназначено для литийжелезофосфатных аккумуляторов.
- Перед началом эксплуатации данного зарядного устройства внимательно прочтите инструкцию. Не превышайте зарядные токи, рекомендованные для аккумуляторов.
- Не используйте другие блоки питания.
- Небольшой нагрев зарядного устройства в процессе заряда и (или) разряда это нормально.
- Не забывайте выключать блок питания из розетки питающей сети и извлекать аккумуляторы из зарядного устройства, если вы им не пользуетесь.
- Для использования только внутри помещений.
Комплект поставки

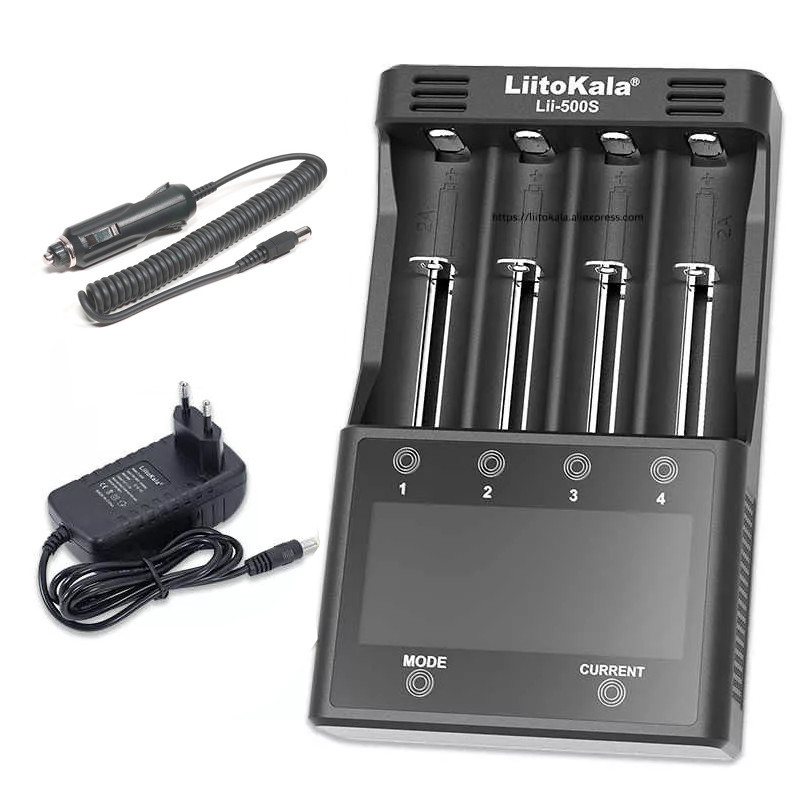

- Зарядное устройство LiitoKala Lii-500S
- Блок питания
- Инструкция
